EQ-9 激光驱动白光光源LDLS


查看大图

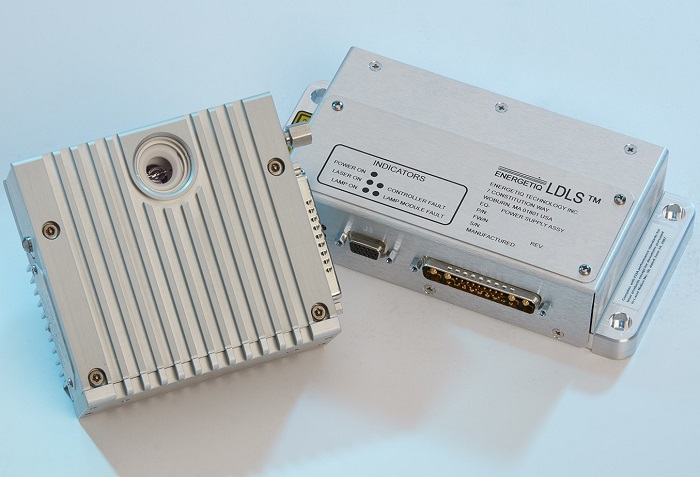

EQ-9 激光驱动白光光源LDLS

LDLS EQ系列白光光源是高亮度、高稳定度的等离子体宽谱光源,采用自主研发的无电极LDLS激光驱动光源技术,使用连续激光直接加热氙离子至需要的温度,以产生高效的宽频谱光。

  • 货  号:EQ-9
  • 品  牌:Energetiq
  • 计量单位:
购买数量:
  (库存10)
app hook

EQ-9 激光驱动白光光源LDLS

对于生命科学和材料科学的研究人员来说,一个可以提供超高亮度和宽带光谱的光源是必不可少的。以前,为了达到宽光谱的需要,多采用复合光源的方式,将氘灯、氙灯、卤钨等等等集成在一起作为灯组来使用。但是,集成这些灯来实现宽光谱的灯组极大地增加了成本,影响了使用效率。这些传统的使用电极驱动的灯源, 由于高温的烧蚀,灯的寿命很短,需要经常更换灯泡。为了解决灯泡寿命过短的问题,Energetiq公司创造性地研发了革命性的采用激光驱动等离子体气体发光的技术, 即激光驱动光源技术(LDLS™=Laser-Driven Light Source)。这个技术不但解决了灯泡寿命短的问题,还同时大幅提高了气体燃烧温度,从而输出光谱范围拓展到170nm 到2100nm ,辐射亮度和稳定度也极大提升,使LDLS光源成为传统电极驱动灯组光源的完美替代品。

结构紧凑、经济实用、高亮度、宽光谱、可单/双光束输出间切换;激光驱动等离子体发光的最新技术。

EQ-9是一款紧凑型的超高亮度、高稳定性的宽带光源,专门用于苛刻的成像和光谱应用。EQ-9对高度可重复的光谱测量提供出色的空间稳定性和功率稳定性。基于专利的激光驱动光源(LDLS)技术,EQ-9作为宽带光谱白光光源能够提供极高的光辐射和辐照度。EQ-9相较于EQ-99X,更加高度集成化,灯室设计更为紧凑,结构更为简洁,控制器的尺寸也更小(仅为EQ-99X尺寸的一半),更加方便用户集成到光路或设备中,这些设计也确保了EQ-9的长使用寿命和高稳定性。此外,EQ-9的波长范围170-2100nm,用户可以选择双光束输出,也可以选择带后向反射器的单光束输出。

                                           LDLSTM光源原理示意图

     LDLSTM光源与传统卤钨灯亮度对比

产品特点

  • 光辐射>10mW/mm^2.sr.nm,快速测量
  • 亮度高,紫外-可见光-近红外光谱(170-2100nm)
  • 噪声低,空间稳定性高
  • 长使用寿命 > 9000 hrs(10%衰减)
  • 灯室紧凑,结构简洁
  • 可选双光束输出或带后向反射器的单光束输出
  • 无需多个灯组,光学系统简化
  • 无电极工作灯,使用寿命长,降低耗材成本,所需的重复校准次数少

 典型应用

高性能光谱,单色仪光源,半导体计量与检测,材料特性分析,薄膜量测,PEEM,其他需要长寿命灯的应用

主要参数

产品型号

EQ-9

光谱范围

170nm-2100nm

输出功率

~0.5W

光谱辐亮度

~10mW/mm^2.sr.nm

数值孔径

0.56NA

光源寿命

>9000hrs

输出方式

可选双光束输出或带后向反射器的单光束输出

光源重量

灯室0.91kg,控制器0.68kg

光源尺寸

灯室109×120×43mm,控制器38×197×93mm

应用范围

高性能光谱,单色仪光源,半导体计量与检测,材料特性分析,薄膜量测,PEEM,其他需要长寿命灯的应用

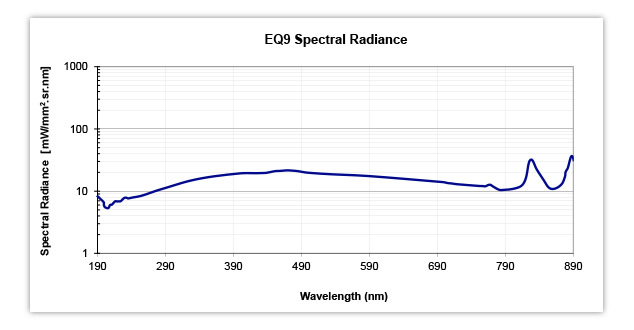

EQ-9 光源的光谱辐亮度

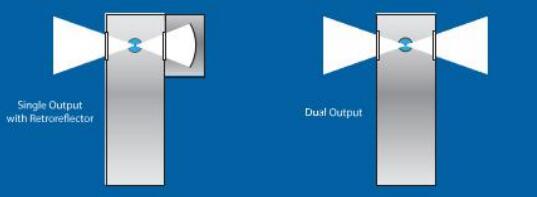

自由的光学界面

可选双光束输出,每个通道光束输出的辐亮度~7mW/mm^2.sr.nm;

也可在灯室后向加反射器,变更为单光束输出,单光束输出辐亮度~1.3mW/mm^2.sr.nm。
