Qioptiq NANO 250系列 激光模块

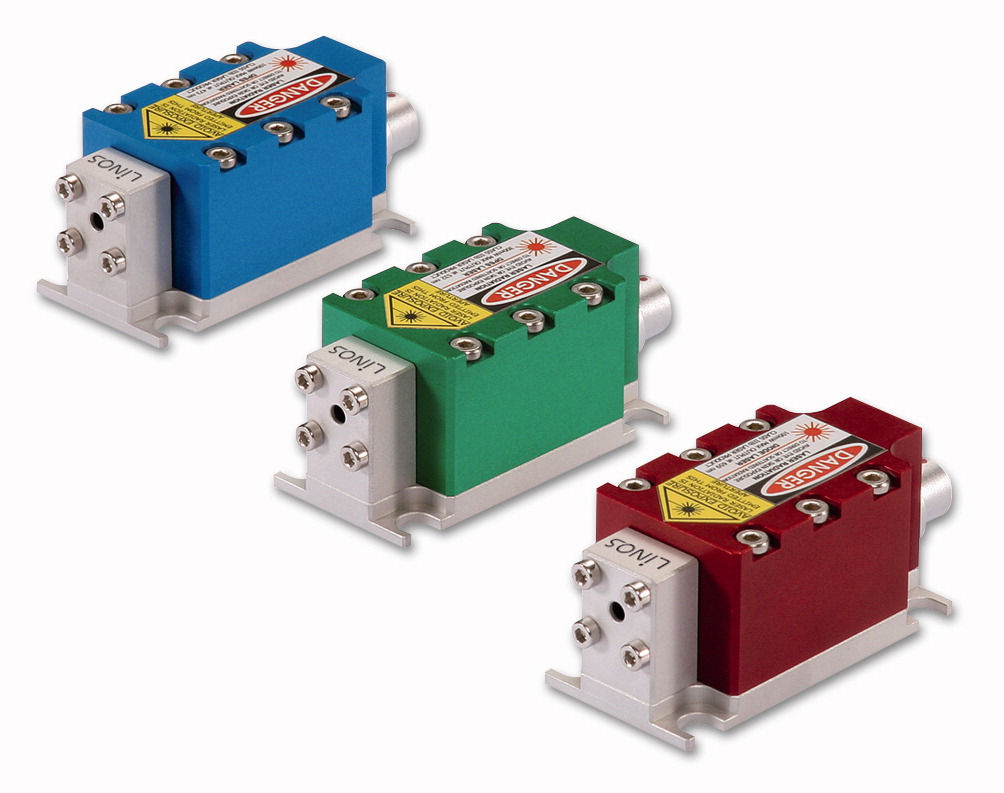

NANO 250系列 激光模块

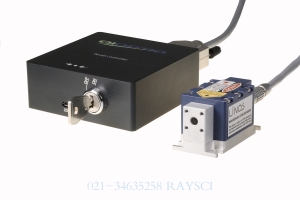

NANO 250激光头和控制器



产品介绍：

Qioptiq NANO 250 系列是一种功率强大、功率可调、结构紧凑的激光模块。该产品在德国制造，质量可靠，输出功率可调，最高达800 mW 。NANO 250系列激光模块，会带有NanoControl 用户软件，用户可以使用电脑对激光器进行调整。这有利于满足用户的个性化需求，并且便于长期存储工作数据。该激光器持久耐用、光束质量好，容易集成到LINOS FLS 40导轨系统中，在工业、科研和医学等应用中具有很高的灵活性。

如果使用额外的遥控装置，用户可以获得一个功能强大的小工具，可以得到系统状态的更多信息。它还可以修改温度预置的参数，以对系统进行微调。



产品特点：

结构紧凑，峰值功率可调，最高达800 mW，应用范围广泛

高精度温度稳定主动TEC控制

发散角小于 0.8 mrad，TEM00

IP67保护措施，可选择真空密封

微处理器控制带有点阵显示的驱动单元，显示激光状态

光纤耦合装置可选

水平、垂直和对角线安装选项，在公制和英制电路板上

全空调洁净室生产

模块内填充保护气体



产品参数：

光束直径：473和532 nm：圆形光束1.2mm；其他：1.1×2.2至1.2×4.3mm

发散角：＜0.9 mrad （典型值）

光束空间模式：TEM00

偏振：线性，> 100:1

偏振方向：垂直

光束对准：＜5 mrad和＜0.1mm（相对于安装底座）

指向稳定性：< 5 µrad/K

噪声（RMS）：< 1%

功率稳定性：＜1%（10h）

温度精度：＜10 mK

预热时间：5秒钟可以使用，3分钟后可以进行校准操作。

驱动模式：473和532nm：主动功率控制；其他：主动电流控制

调制模式：恒定功率，模拟和数字外部调制

调制类型：模拟/ TTL，高达0.5MHz（可选100 MHz），除了Type NANO 250-532*

控制模式：可以通过USB来控制功率，温度和调制，也可以选配远程控制装置

CDRH等级：3b

激光头尺寸：70×30×31mm（2.8×1.2×1.2英寸）

储存温度：- 25℃ 至70℃（- 13℉ 至158 ℉）

工作温度：0℃ 至45℃（32℉ 至113℉）

激光头重量：160克（5.6盎司）

电源尺寸：85×85×32.5毫米（3.35×3.35×1.28英寸）

电源重量：416克（14.7盎司）

电缆长度：0.8米（31.5英寸）**

调制输入：模拟或数字0-5 V DC

数字接口：USB

其他控制输入：Interlock，Key Switch，Mode Switch

功耗：12 V DC ，最高2 A（取决于激光输出功率）

交流适配器（包括在内）：100 - 240 V AC，50-60 Hz

注释：

* NANO 250-532 最大15 kHz

** 可以定制长度

所有的NANO 250 激光器都会包括软件。
