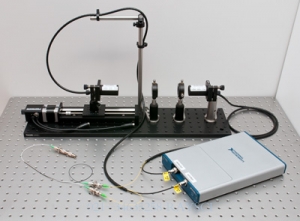

Pre-assembled THzTDS


查看大图

Pre-assembled THzTDS

预组装THz-TDS系统是为有飞秒激光源的客户设计的,光路上的THz发射器和探测器是预先调准的,只需要客户将激光束引入到此系统中即可。因此预组装THz光谱系统是为熟悉光学设备而不熟悉THz设备的客户专门设计的一款THz系统。系统中的线性电机和数据采集模块可以利用T3DS软件控制进行电机扫描和时域数据采集。

  • 货  号:THz-TDS780
  • 品  牌:BATOP
  • 销售价:
购买数量:
  (库存10)
app hook



        预组装THz-TDS系统是为有飞秒激光源的客户设计的,光路上的THz发射器和探测器是预先调准的,只需要客户将激光束引入到此系统中即可。因此预组装THz光谱系统是为熟悉光学设备而不熟悉THz设备的客户专门设计的一款THz系统。系统中的线性电机和数据采集模块可以利用T3DS软件控制进行电机扫描和时域数据采集。

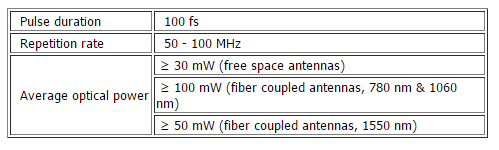

        我们为780nm、1060nm和1560nm波长的飞秒光源提供不同型号的预组装THz时域光谱系统,需要激光器的参数符合以下要求:

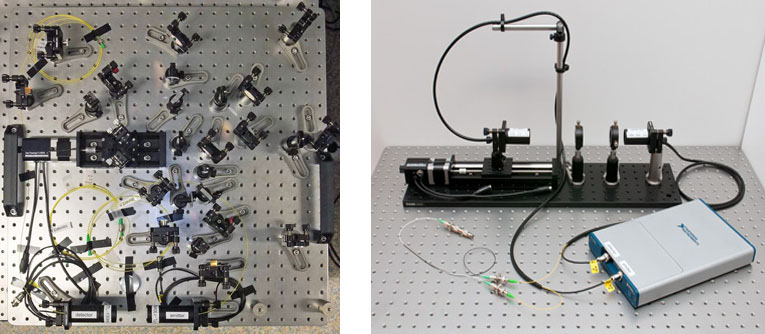

                                                                                   预组装THz光谱仪

 对不同激光源,预组装THz光谱仪的参数列表 :

激光波长

光谱仪型号

参数 / 描述

~ 800 nm

自由空间光路

频谱范围: 0.05 - 4.0 THz
SNR* ≥ 75 dB

光纤耦合天线

频谱范围:0.05 - 3.0 THz
SNR* ≥ 60 dB
内置脉冲压缩装置,补偿光纤的色散展宽

自由空间天线

附加光纤耦合天线

频谱范围:0.05 - 4.0 THz, SNR* ≥ 75 dB
频谱范围:0.05 - 3.0 THz, SNR* ≥ 60 dB
内置脉冲压缩装置,补偿光纤的色散展宽

~ 1060 nm

自由空间光路

频谱范围:0.05 - 3.0 THz
SNR* ≥ 60 dB

光纤耦合天线

频谱范围: 0.05 - 2.5 THz
SNR* ≥ 55 dB
内置脉冲压缩装置,补偿光纤的色散展宽

~ 1550 nm

自由空间光路

频谱范围: 0.05 - 1.2 THz
SNR* ≥ 50 dB

光纤耦合天线

频谱范围: 0.05 - 1.0 THz
SNR* ≥ 50 dB
带有色散补偿的光纤耦合天线

光纤耦合天线
在THz光路中进行时间延迟
光纤耦合

频谱范围: 0.05 - 1.0 THz
SNR* ≥ 50 dB
带有色散补偿的光纤耦合天线



常规参数

最大扫描范围**

500 ps

频谱分辨率

2 GHz

光束直径

准直

22 mm

聚焦

~ 1 mm @ 1 THz

*频谱范围和信噪比 SNR 是在扫描范围50ps,扫描时间为45分钟的情况下测量给出
**更长的电机扫描范围/更高的频谱分辨率会根据客户需求来定制
