BWO太赫兹返波管

QS1-370是我们的中档信号源之一，其最大输出频率为370 GHz。 该系统可以与倍频器相结合使用，可以达到1 THz以上的实用范围。

 它可以在300 GHz范围内提供比同系列其他任何来源更多的功率。

主要功能包括：

•光谱范围：220-370 GHz

•光谱分辨率：3-20 MHz

•水冷系统

  •用户选择用于单管的紧凑型磁体或更大的通用BWO磁体

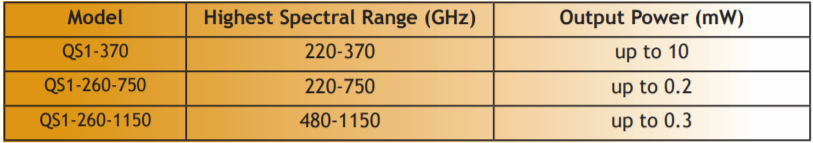

产品参数：

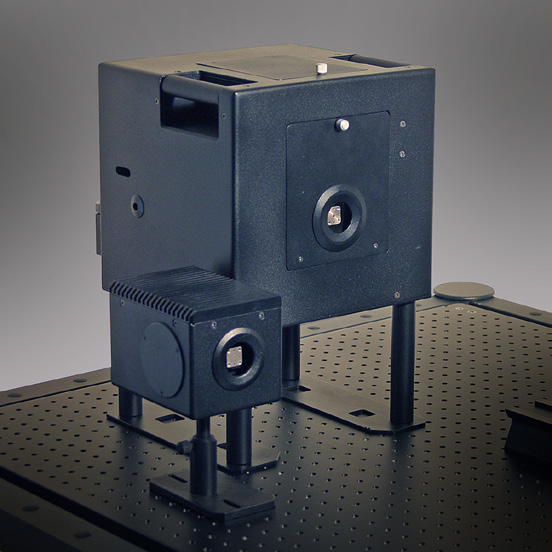

QS1-370太赫兹源是结合了QS1-370（OV-24）返波管（BWO）而形成的新型设备。它可以在220-370 GHz范围内进行调谐。

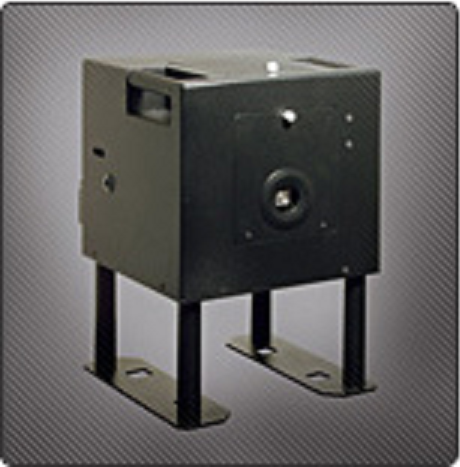

该装置可针对上述任何范围进行快速配置，这使其成为广泛范围内太赫兹源的一个不错的选择。QS1-370 BWO可以预组装到MS-0.6磁性系统中，

也可以与Microtech Instruments Inc.提供的MS-X.X系列其他任何形式的系统一起使用。

QS1-370的运行还需要高压电源，例如VR-6M以及一个水冷系统。在标准的配置中，QS1-370产生高达20 mW的可调单色功率连续波，带宽为3 MHz。

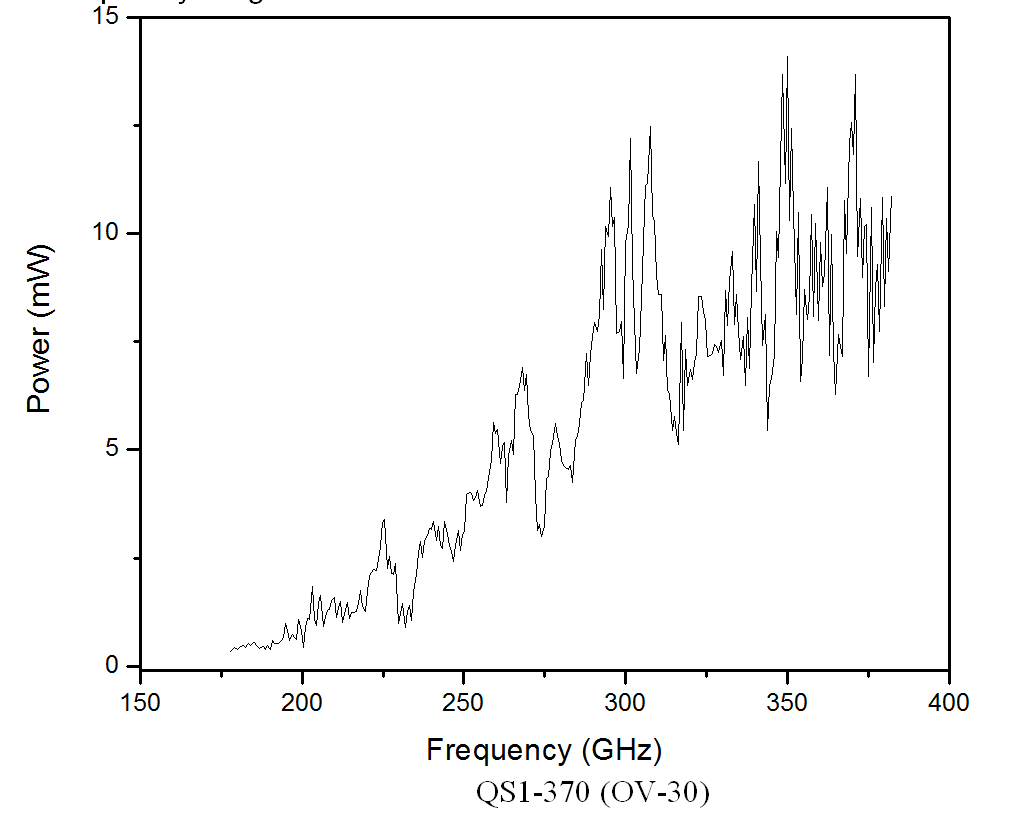

 QS1-370的典型输出功率谱显示在本页上方。 QS1-370 BWO系统的操作需要使用VR6高压电源。该电源可提供高达6 kV的电压，且线路纹波非常低。

电源还可以选择添加一个较小的调制电压以扩宽光谱线，从而有助于防止光学装置中出现驻波。通过使用Microtech的DAU控制设备，大大提高了QS1系统的使用。

该数据采集单元控制电源电压，允许用户控制系统的频率输出。它还包括用于THz检测器的接口，大孔径斩波器以及可用于分析频谱以计算材料介电常数的软件

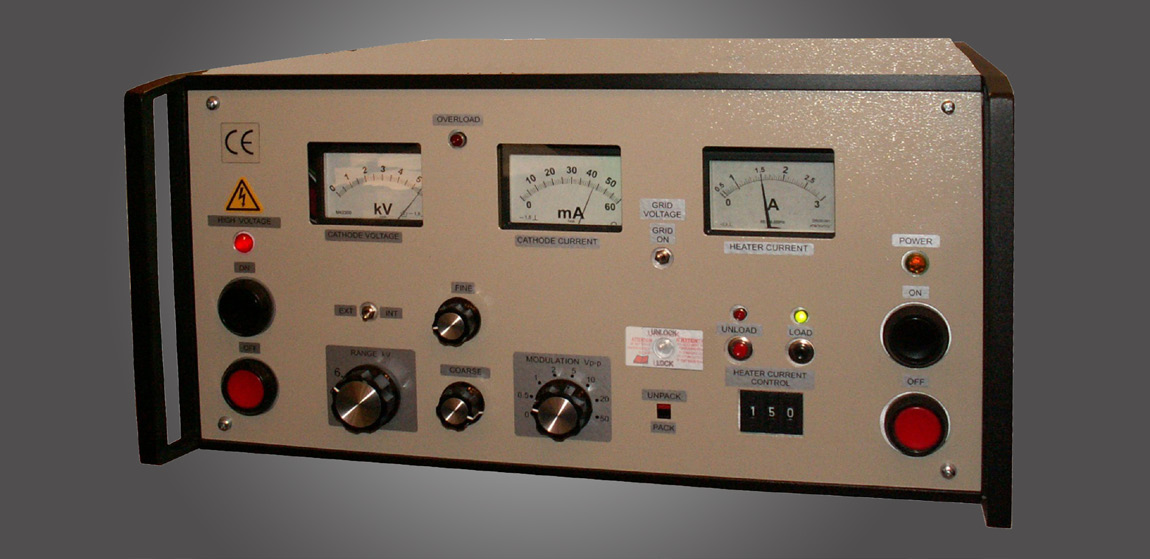

                            用于QS1 BWO的VR6-MU电源
