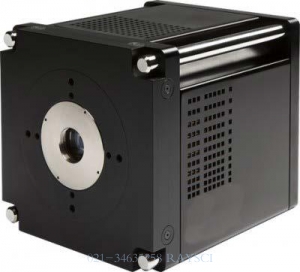

Alpao夏克哈特曼波前传感器
Alpao WFS-VIS &WFS-SWIR
简介：法国ALPAO的WFS-VIS &WFS-SWIR是两款基于Shack-Hartmann原理的波前传感器，主要用于实时测量大气湍流引起的波前失真。两款产品分别适用于可见光波段和近红外波段，其中，WFS-VIS使用先进的EMCCD传感器，WFS-SWIR使用优异的InGaAs传感器。Alpao波前传感器具有高灵敏度和高工作频率的显著优点，而且专门针对延迟进行了优化，以满足用户在严苛条件下的要求。
Alpao夏克哈特曼波前传感器WFS-VIS核心特点：
l 高灵敏度：量子效率QE>95%@600nm
l 高工作频率：高达1.8kHz
l 优化大气校正
Alpao夏克哈特曼波前传感器WFS-VIS型号及参数：
|
Model |
VIS WFS-69 |
VIS WFS-97 |
VIS WFS-277 |
VIS WFS-468 |
|
Sensor type |
EMCCD | |||
|
Acquisition frequency |
1838Hz |
1004Hz | ||
|
Sensor maximum quantum efficiency |
>90% at 600nm | |||
|
Number of microlenses |
8x8 |
10x10 |
16x16 |
23x23 |
|
Microlens pitch |
192?m |
307?m |
192?m |
133?m |
|
Spectral range |
250 - 1100nm | |||
|
Interface |
Camera Link | |||
|
Dynamic in tip-tilt / focus (PtV) |
1 0?m |
20?m |
15?m |
10?m |
|
Residual WFE error on closed loop * |
20nm RMS | |||
|
Absolute precision * |
λ/20 RMS | |||
|
Repeatability * |
10nm RMS | |||
|
Typical noise (RMS) |
<0.1 electron | |||
|
Operating temperature |
0°C to 30°C | |||
|
Recommended DM |
DM69 |
DM97-15 |
DM277 |
DM468 |
备注*: 在良好的光量条件下且没有波前扰动。
Alpao夏克哈特曼波前传感器WFS-SWIR核心特点：
高灵敏度：量子效率QE>70%@1500nm
高工作频率：高达3kHz
优化大气校正
Alpao夏克哈特曼波前传感器WFS-SWIR型号及参数：
|
Model |
SWIR WFS-69 |
SWIR WFS-97 |
SWIR WFS-277 |
SWIR WFS-468 | |
|
Sensor type |
InGaAs | ||||
|
Acquisition frequency |
3kHz |
2kHz |
1kHz | ||
|
Sensor maximum quantum efficiency |
>90% at 600nm | ||||
|
Number of microlenses |
8x8 |
10x10 |
16x16 |
23x23 | |
|
Microlens pitch |
240?m |
264?m |
240?m |
167?m | |
|
Spectral range |
0.9μm - 1.7μm | ||||
|
Interface |
Camera Link | ||||
|
Dynamic in tip-tilt / focus (PtV) |
1 0?m |
10?m |
15?m |
10?m | |
|
Residual WFE error on closed loop * |
20nm RMS | ||||
|
Absolute precision * |
λ/20 RMS | ||||
|
Repeatability * |
10nm RMS | ||||
|
Typical noise (RMS) |
<700 electron(low gain) | ||||
|
Typical noise (RMS) |
<150 electron(high gain) | ||||
|
Operating temperature |
0°C to 30°C | ||||
|
Recommended DM |
DM69 |
DM97 |
DM277 |
DM468 | |
备注*: 在良好的光量条件下且没有波前扰动。
