飞秒脉冲测量仪 超短脉冲测量仪 FROG   低于2万美元的超短脉冲测量仪!你值得拥有

作为FROG 设备,GRENOUILLE 可以测出脉冲强度相位随时间的关系,以及谱图和谱相位,具有高精度高重复性,对脉冲测量不做任何假设。并且,GRENOUILLE 还可用来测量光束强度分布。

精确、有效、使用便捷的超短激光脉冲测量装置!适合取代传统自相关仪!频率分辨光学开关法(FROG)

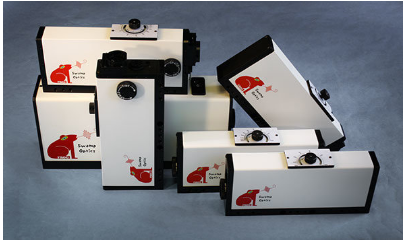

Swamp Optics Grenouille系列可以测量各种光源脉冲,从低能量的光振荡器到高能量的光放大器。测量脉冲从10fs5ps

Swamp Optics新产品,波长可覆盖1um1.3~1.6um



高精度,高重复性

高敏感度,实时

体积小,重量轻

免调整,便于操作

USB接口,可电脑控制



可测量:

脉冲强度和相位-时间特性

脉冲光谱和光谱相位-波长特性

光强空间分布

脉冲前沿倾斜

空间啁啾

GRENOUILLE model

8-9USB

8-20USB

8-50USB

8-300USB

8-500USB

波长范围 :

700-1100nm

脉冲宽度范围 @ 800nm:

~10-~100fs

~18-~180fs

~50-~500fs

~0.3fs-~2ps

~0.5fs-~5ps

脉冲宽度范围 @ 1050nm:

~8-~80fs

~15-~80fs

~30-~100fs

~0.1fs-~1ps

na

时间分辨率 @800nm:

3.7fs

12fs

17fs

50fs

90fs

时间分辨率 @1050nm:

2fs

9fs

13fs

41fs

na

延迟增量@相机满帧分辨率

0.95fs/pixel

0.85fs/pixel

1.145fs/pixel

11.5fs/pixel

11.5fs/pixel

时间范围1:

336fs

480fs

1.9ps

19ps

19ps

光谱分辨率 @ 800nm:

5nm

4nm

2nm

0.23nm

0.05nm

光谱分辨率 @1050nm:

6.5nm

15nm

7nm

0.8nm

na

光谱范围 @ 800nm1:

300nm

160nm

50nm

8nm

10nm

光谱范围 @1050nm1:

400nm

400nm

125nm

20nm

na

脉冲复杂性:

Time-bandwidth product<~10

强度精确度 :

2%

相位精确度 :

0.01rad (强度加权相位误差)

是否可单脉冲测量 ?

请电话询问2

是。(自由运行模式和单脉冲触发均为标准模式)

灵敏度(单脉冲 ):

请电话询问2

1μJ

灵敏度@108 pps:

50mW(500pJ)

10mW(100pJ)

灵敏度@ 103 pps:

500μW(500nJ)

100μW(100nJ)

空间分布精确度 :

<0.2% (相机参数:8bit 480640像素)

空间啁啾精确度 (dx/dλ):

μm/nm

脉冲波前倾斜精确度 (dt/dx):

0.05fs/mm

输入偏振要求:

任何偏振态 (通过旋转GRENOUILLE)

输入光束尺寸要求:

2-4mm(校准后)

输入光束侧向位移公差:

>1mm

校准旋钮数量:

建立时间(触发器):

~10 minutes

尺寸(L×W×H) 单位cm3 w/camera:

33×7.5×16.5

33×7.5×16.5

33×4.5×11.5

45×7.5×16.5

61×7.5×16. 5

重量 :

3kg

3kg

1.2kg

3kg

6kg



美国 Swamp Optics 公司提供创新和高性价比的FROG设备,专用于测量超短激光脉冲。公司专注于频率分辨光学开关(FROG)设备的开发和制造,FROG严谨精确,操作简单,成就卓越,是相当可靠的测量超短脉冲脉宽、强度和相位随时间变化等特性的方法。
     频率分辨光学开关法(FROG)是激光脉冲测量的优秀标准,比自相关更强大,它可以生成任意脉冲的完整强度和相位与时间关系,而不需要对脉冲做任何假设。实践证明,在所有情况FROG都克服了挑战且表现优异。FROG在全球超过1000个实验室使用。
     GRENOUILLE是一个优化过的FROG版本,更加简单易用,在世界各地的多个激光实验室使用,可以说是较受欢迎的现代脉冲测量技术。FROGGRENOUILLE的普及源于其准确、易用、坚固、紧凑和低成本的特点,更重要的是它们拥有强大的超短脉冲测量功能。

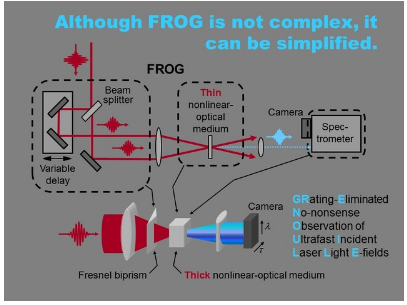

GRENOUILLE用一个简单(专有技术)的光学元件替代了常用的复杂分束器/延迟线/光束重组光学装置,称为菲涅尔双棱镜,其可自动对准光束。然后使用厚非线性光学晶体,其不仅实现所需要的自相关,还根据FROG的要求光谱分辨二次谐波脉冲。这种非常简单的布置也可以测量脉冲的时空畸变。有关详细信息,请参阅超短脉冲测量概述或GRENOUILLE教程,结果会发现其是目前既简单又强大的超短脉冲测量设备。
     所有Swamp OpticsFROGGRENOUILLE设备都拥有独特的额外相机来测量光束的空间分布。这不仅为设备提供了重要的附加信息,还极大简化了光束到设备的对齐问题。
     GRENOUILLE非常紧凑,比其他脉冲诊断设备更灵敏。我们的近红外GRENOUILLE可测波长范围为7001100 nm,与大多数超快Ti:蓝宝石激光器和超快放大器匹配,是大多数日常超短脉冲测量的理想选择。红外GRENOUILLE可通信波长范围内工作,覆盖900-1620nm,支持光纤耦合输入,从而进一步方便使用。通常标准GRENOUILLE可测量~20fs~1ps脉冲宽度。
     要选择合适的FROGGRENOUILLE,请提前了解您的激光器的波长、大致脉冲宽度范围、光谱宽度、脉冲能量和重复频率。

详细资料下载

FROG最新资料下载

OG产品选型介绍
FROG快速使用指南
美国SWAMP Optics独家代理协议
http://www.rayscience.com/frog/Comment_for_web_site.pdf
http://www.rayscience.com/frog/CoherentArtifactLetter.pdf

http://www.rayscience.com/frog/BrochureTradeInProgram.pdf
http://www.rayscience.com/frog/Brochure_GRENOUILLE_TiSapph.pdf
http://www.rayscience.com/frog/Brochure_GRENOUILLE_IR.pdf
http://www.rayscience.com/frog/SwampOpticsSoleSourceJustification.pdf
http://www.rayscience.com/frog/SwampOpticsPriceList.pdf

http://www.rayscience.com/frog/SwampOpticsSoleSourceJustification.pdf
http://www.rayscience.com/frog/Swamp%20Optics_FROG_Exclusive%20agreement.pdf
http://www.rayscience.com/frog/Grenouille_frog_all.pdf

http://www.rayscience.com/frog/frog.pdf

http://www.rayscience.com/frog/FROG-Notic.pdf

http://www.rayscience.com/frog/Comment_for_web_site.pdf

http://www.rayscience.com/frog/CoherentArtifactLetter.pdf
http://www.rayscience.com/frog/BrochureTradeInProgram.pdf
http://www.rayscience.com/frog/Brochure_GRENOUILLE_TiSapph.pdf
http://www.rayscience.com/frog/Brochure_GRENOUILLE_IR.pdf
http://www.rayscience.com/frog/20021029.pdf

常见问题FAQs:

问: 有那些用户在使用美国Swamp Optics公司FROG
答: 我们的客户遍及世界很多国家和地区, 美国Swamp Optics公司自相关仪在全世界有着广泛的应用,您可以找到很多用美国Swamp Optics 公司自相关仪的应用论文。在国内知名用户有众多Swamp Optics 用户, 清华大学 苏州大学 华中科技大学 成都电子科技大学 浙江大学 南京大学 中科院福州物质所 中科院物理所 北京交通大学 山东师范大学 北京邮电大学 哈尔滨工业大学 天津大学 天津理工大学 山东大学 北交大等等。


总共找到3个商品
超短脉冲测量仪
超短脉冲测量仪
Swamp optics专注于频率分辨光学开关(FROG)设备的研制,用于精确测量超短脉冲的各项指标,是功能强大,操作方便的超快测试设备。LITE GRENOUILLES——便宜、通用的超短脉冲测量装置NEAR-IR GRENOUILLE/IR GRENOUILLE——强劲、方便的红外光脉冲超短脉冲测量装置
IR GRENOUILLE:红外超短脉冲测量仪 瞬渺 FROG飞秒激光测量SwampOptics
IR GRENOUILLE:红外超短脉冲测量仪 瞬渺 FROG飞秒激光测量SwampOptics
IR GRENOUILLE:红外超短脉冲测量仪 瞬渺 FROG飞秒激光测量SwampOptics 10-100-USB 10-300-USB 15-40-USB 15-100-USB
8-50-ECO经济实用型超短脉冲测量仪FROG美国SwampOptics
8-50-ECO经济实用型超短脉冲测量仪FROG美国SwampOptics
美国Swamp Optics现在提供其首款经济型GRENOUILLE:8-50-ECO,几乎具有标准款8-50-USB的所有功能。 8-50-ECO与与标准款构造基本相同,具有基本相同的光学元件。当预算不足以购买标准FROG脉冲测量设备时,8-50-ECO可作为经济的替代选择,它没有8-50-USB复杂而昂贵的滤光轮,其中包含几个用于空间轮廓测量的ND滤镜,以便在空间和时间模式下平衡到达相机的光能。但ECO提供一个简单的ND滤镜插槽。
