Thz tydex 太赫兹

太赫兹实验系统和关键组件和一些知识点

THz时域光谱技术
THz成像技术
其他应用(雷达、生物化学、天文学、通信技术)



1. 特征
基于半导体的太赫兹发射源和探测器
光谱范围0.1-3 THz
亚皮秒的时间分辨率
用电脑控制并完成数据分析

2. 应用
THz时域光谱技术
THz成像技术
THz探针
其他应用(雷达、生物化学、天文学、通信技术)


3. 介绍
太赫兹和亚太赫兹的频段(100GHz-10THz)正好填补现有物理学电磁波谱中毫米波和红外线波段之间的这一段空白。被科学界戏称为太赫兹“空隙”的这段光谱是非常有吸引力的,因为已经发现许多潜在的应用,除了我们下面将提到的三大主流研究方向外,在特殊物体成像、生物检测以及先进通信系统等方面同样具有十分广阔的应用前景。

4. 太赫兹时域光谱分析(THz—TDS)

太赫兹时域光谱装置 或者远红外太赫兹光谱仪 SPS-300

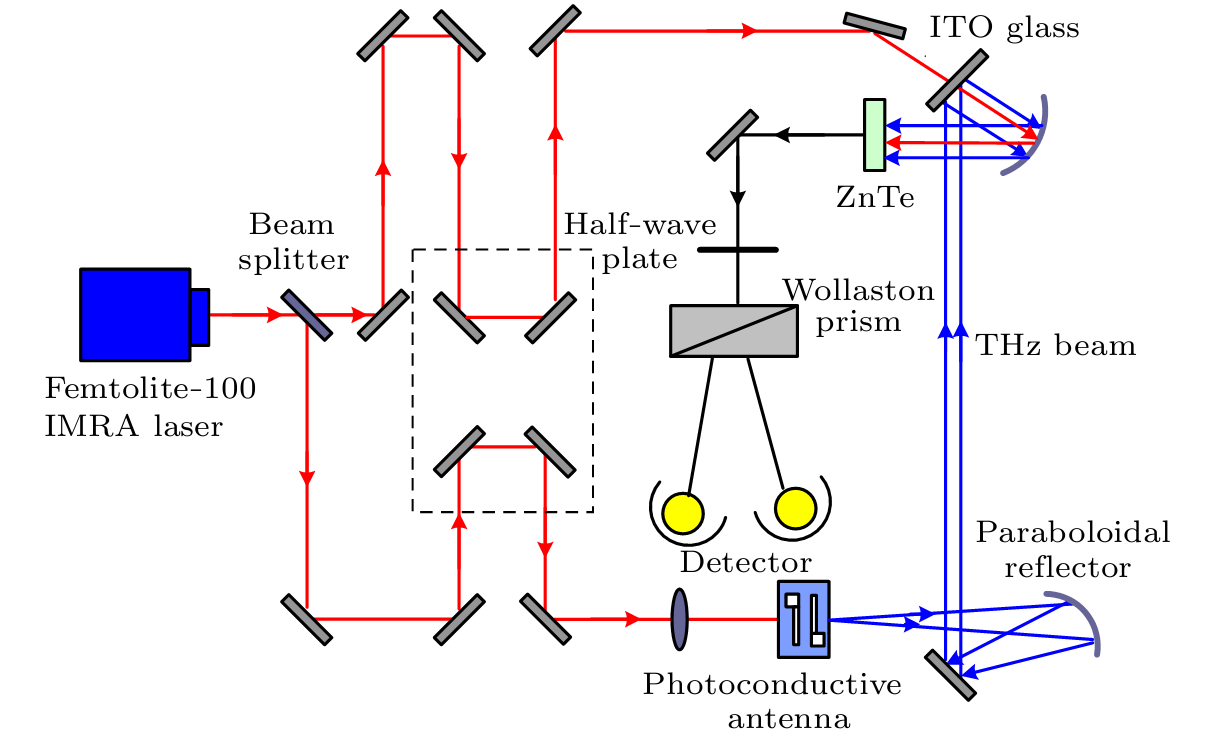

典型的THz时域光谱学系统如图1。用亚皮秒的太赫兹脉冲透过样品,再经一段对称的自由空间后由探测器接收,测量由此产生的电磁场强度随时间的变化(利用傅立叶变换获得频域上幅度和相位的变化量),进而得到样品的信息。这样的测量方法已经成功地用于气体和有机材料的测量。

核心产品太赫兹光谱仪

我们知道,太赫兹(THz)光具有一些独特的性质。大部分材料及活体组织对于THz光来说都是半透明的并具备带有其特征的“指纹谱”。此外,由于THz光谱还具有非离子化和辐射能量相对较低等特点,因而它又作为一种非常安全的检测技术方法而越来越受到重视。

自2004年发布了世界上第一台商用化的THz光谱仪以来,TeraView生产出了一系列产品,如以TPI(TM)系统为核心而衍生出来的成像光谱仪。除此以外,我们还开发出了具备不同功能的专用分析软件包,使得THz光谱的应用得以大幅度拓展,如牙医辅助诊断、安防筛查、爆炸物及毒品等违禁物的检测,等等。

5. 太赫兹成像(THz Imaging)
太赫兹射线能够深入到许多有机材料内部而不伤害材料,这个类似于X射线的特长使太赫兹成像非常适合用来测量生物样品。通过聚焦后的太赫兹光束来对样品进行光栅扫描,这套工具包就能轻易的实现太赫兹成像。

6. 太赫兹泵浦探针试验(Pump-Probe THz Experiments)
而飞秒激光器的引入为研究超快过程的非平衡动态力学提供了手段。在采用光泵浦探针技术的试验中,样品一面被超短的强激光脉冲照射,激发出自由电信号,同时一束相对较弱的泵浦信号光从另一面射入,这束THz波改变了样品的光学性质。与纯粹的光学探针技术恰恰相反——研究发现THz泵浦脉冲在半导体的级带上是非共振的,这就避免了自由电子动力学领域试验中许多人工的假象干扰,可以放心地直接作为探针应用于光泵浦-光学探针系统。

7. THz光谱应用组件
标准的成套工具包由:含光电导天线的THz发射和接收器、引导泵浦光路的光学组件、电机延迟线、给THz光路定向的光学镜片、样品台、带控制器的斩波器和锁相放大器多部分组成。配置简单灵活可应需更改,比如,把样品台安装在X-Y电动调整架上即转换成成像实验用的装置了。

8. THz 应用相关元件

THZ探测器  THz耗材配件
THz发射和接收器均集成了低温环境下生长的GaAs晶体材料光电导天线(含微波传输带)和一些THz透镜,分别安置在两个X-Y调整架当中。电子迁移率和诱捕时间这两个技术指标分别决定了光电导天线在发射器和接收器上的表现。低温环境生长的GaAs(LTG-GaAs)是最适于太赫兹应用的材料之一,因为它有极高的电子迁移率、较快的电信号捕获时间、很高的击穿电压以及高抗性。另外,我们在低温环境生长GaAs的过程中采用了一种特别的技术,使得光电激发寿命获得了一个远宽于正常的可控波谱范围:从低于100fs 一直到100ps!除了光电导天线的几何设计,像THz透镜组的参数的准确选择和低温GaAs晶体外延法生长过程选择哪类材料的附着层,这些都是非常关键的因素。我们希望在保留最佳的带宽情况下,通过优化还能输出最高能量的THz辐射。所克服的技术难点也正是这套工具包的价值所在。
就拿THz透镜来说,这套THz发射和探测级所选配的透镜,用了许多不同材料来满足如此宽范围的波长的辐射,一般来说,像绝缘材料和硅质都是比较常用的。镀金的反射镜则是保证THz“光束”准直和聚焦的重要元件。


THZ相关产品资料下载:



ATR_elements
 Atypical_components
 catings
 CO2_optics
 Components_for_DUV_photolithography
 Crystal_quartz
 CVD-ZnSe
 FTIRbeamsplitter_substrates
 Ge_windows&lenses_for_thermography
 Germanium
 Golay_cell
 Handling&cleaning_of_optics
 HRFZ-Si_for_THz_applications
 IR_polarizers
 Notch_filtres
 Off-axis_parabolic_mirrors
 Optics_for_YAG_laser
 Packaging
 Passive_optics_for_lasers
 Plane&wedged_windows
 Products_summary
 Quartz_glass
 Sapphire
 Si
 Si_elements
 Terms&conditions_of_sale
 THz_materials_components
 Golay_20GC-1T
 THz_polarizers
 Waveplates
 ZnSe_For_Pyrometry




太赫兹引发技术革命

太赫兹是一种新的、有很多独特优点的辐射源;太赫兹技术是一个非常重要的交叉前沿领域,给技术创新、国民经济发展和国家安全提供了一个非常诱人的机遇。它之所以能够引起人们广泛的关注、有如此之多的应用,首先是因为物质的太赫兹光谱(包括透射谱和反射谱)包含着非常丰富的物理和化学信息,所以研究物质在该波段的光谱对于物质结构的探索具有重要意义;其次是因为太赫兹脉冲光源与传统光源相比具有很多独特的性质。



太赫兹(THz)辐射介于微波和红外之间.与微波、X射线、核磁共振(NMR)成像相比,太赫兹成像不仅能给出物体的密度信息,而且能给出频率域的信息,以及在光频、微波和X射线范围内所不能给出的材料的转动、振动信息.太赫兹射线与其他频段的电磁波相比,它能量低,不会造成对生物样品的电离损伤,而且太赫兹射线很容易穿过介电材料,因而可以用于产品的安全监测.因此太赫兹成像技术在生物学、工业安全监测等方面有可能带来新的关键性的突破.

  红外、毫米波与太赫兹都是电磁波谱的一部分。红外波长范围从0.75至1000微米,频率范围为400至0.3THz;毫米波波长范围为1~100毫米,频率为30~300GHz,即0.03~0.3THz;太赫兹,是指频率在0.1-10THz范围内的电磁波。它在长波段与毫米波重合,而在短波段与红外线重合。

  在这三个波段内,电磁波辐射包括相干辐射的产生、传播和接收构成了内容十分丰富,用途特别广泛的研究领域。对于红外、毫米波的研究已经有相当的历史,并且与航空、航天、遥感、遥控、预警、监测等一系列关系国计民生的重大技术应用紧密关联。而由于缺乏有效的产生与检测方法,国际上对太赫兹的研究仅仅只有20多年的历史,人们对该波段电磁辐射性质的了解非常有限,以致于该波段被称为电磁波谱中的太赫兹空隙。

  科学家们已经达成共识:太赫兹是一种新的、有很多独特优点的辐射源,同时又是一个重要的交叉前沿领域。虽然目前利用太赫兹开发的产品非常有限,但可以预计的是未来各国将会投入庞大资源去开发太赫兹技术。

太赫兹前景看好

  太赫兹的应用前景广阔,将对多个领域带来革命性变化。目前,已经投入实验性使用的是代替X光安全检测。据中科院上海技术物理研究所陆卫研究员介绍,相对于红外而言,太赫兹的波长更长,对物体的渗透性也更强。2003年美国哥伦比亚号航天飞机失事后,科学家从美国航天局提供的一块材料着手,利用太赫兹作了检测。材料里有90多个缺陷是对安全有害的,他们检测出了其中的大部分,漏检率只有百分之几,超过了其他检测方法。在美国的一些机场已经使用了太赫兹安全检测,不仅仅是从形态上,更是从化学组成上准确分辨爆炸物。

  同时,可以“看”到太赫兹的射电望远镜也已经在我国使用。沈学础院士说,肉眼只能观察到发射450-750纳米波长可见光的天体,但这类天体只占总数的很小一部分,其他的天体也是在发光发热,但却是肉眼看不到的红外、太赫兹和毫米波。宽波段的射电望远镜则能帮助科学家们观测到这些不可见光,从而了解更多天体信息。

  太赫兹另一个可能的用处是参与国际核聚变反应堆计划。沈学础院士告诉记者,从单个光子看,太赫兹的能量低,只有可见光的数百分之一。但一旦将太赫兹聚集起来,形成一个高能集束,由此放射出的一个脉冲能量可达几百兆瓦,可以为核聚变反应堆加热。建造一个高效、稳定、大功率的太赫兹发生器是科学家们研究重点之一。




  上海瞬渺与tydex签署正式代理协议,负责tydex所有产品在中国的销售和技术支持。

上海瞬渺光电典型客户(太赫兹THZ项目)

中国工程物理研究院

北京计量院

北京无线电计量测试研究所

中国科学院半导体研究所

清华大学

北京大学

中科院上海微系统与信息技术研究所

中国科学院上海光学精密机械研究所

上海技术物理所

西南科技大学

四川大学

成都光电所

深圳大学

长春理工大学

上海理工大学

浙江大学

南开大学

北京交通大学

中国科学技术大学

深圳先进技术研究院

东南大学太赫兹研究所

山东科技大学

厦门大学

  • ... ...
  • 不能一一列举敬请谅解
  • 总共找到76个商品
    1/4 已经是第一页
    TPX楔形窗片
    TPX楔形窗片

    W(orWW)-TPX-D<diameter, mm>-T<thickness, mm>

    W-TPX-D25.4-T2

    WW-TPX-D25.4-T2

    THZ偏振片
    THZ偏振片
    太赫兹偏振片
    clear aperture:20mm
    holder diameter:25.4mm
    holder thickness:2.5mm
    thz天线
    thz天线
    Batop还提供用于太赫兹发射和探测的太赫兹光电导天线(PCA)。BATOP不仅提供单带隙天线,还包括整合了微透镜的高能大狭缝交叉天线阵列和整套的太赫兹光谱仪。 太赫兹光电导天线的激发波长为530nm到1550nm之间。
    Pre-assembled THzTDS
    Pre-assembled THzTDS
    预组装THz-TDS系统是为有飞秒激光源的客户设计的,光路上的THz发射器和探测器是预先调准的,只需要客户将激光束引入到此系统中即可。因此预组装THz光谱系统是为熟悉光学设备而不熟悉THz设备的客户专门设计的一款THz系统。系统中的线性电机和数据采集模块可以利用T3DS软件控制进行电机扫描和时域数据采集。
    全光纤式THz-TDS系统
    全光纤式THz-TDS系统
    全光纤式THz-TDS系统:n德国BATOP公司在TH系统的产品性价比非常高,款式也很多。nn nn其主要产品有: TDS10XX、FC TDS和TDS(1060nm飞秒激光器)及其成像系统。nn nnFC TDS是BATOP公司推出的全光纤式THz-TDS系统。nn nn主要特点:nn·脉冲THz波最高达1.5THznn·简单方便nn·全光纤结构nn·可透射也可反射nn·THz波可聚焦也可准直nn·包含软件
    低温砷化镓
    低温砷化镓
    For some applications fast time response devices are needed e.g. for optical detectors, saturable absorbers or photoconductiver antennas. We grow such devices at low temperatures with short response times of pico- and femto-seconds.
    宽谱连续可调THz源/TeraTune
    宽谱连续可调THz源/TeraTune
    调谐范围:1THz-20THz;线宽≤100GHz;平均功率:1-10uW;单脉冲能量:10-100nJ
    光电导天线
    光电导天线
    BATOP不仅提供单带隙天线,还包括整合了微透镜的高能大狭缝交叉天线阵列和整套的太赫兹光谱仪。 太赫兹光电导天线的激发波长为800nm到1550nm之间。
    THz产生器Tera-AX
    THz产生器Tera-AX
    THz产生器Tera-AXn主要用途:THz nonlinear(THz非线性); n关键技术:Tilt Wavefront(波前倾斜); nTHz产生晶体:MgO:LiNbO3(掺镁铌酸锂); nnSpectrum width 1.5 THz;nPulse duration <1 ps;nTHz pulse energy up to 1 nJ;nEO-AX THz detector option;nPumped by c
    THz光谱分光片
    THz光谱分光片
    THz光谱分光片 -工作方式:rn -NIR分光片,用于790-800nm钛宝石激光泵浦产生THz波方案,用于反射掉泵浦光,仅允许THz波rn 进入后续光路;rn -MIR分光片,用于10.6umCO2激光泵浦产生THz波方案,用于反射掉泵浦光,仅允许THz波进入rn 后续光路。rn-材料:高阻硅/THz级石英晶体rn-泵浦波长反射率:R>90%rn-尺寸:rn 截面:(1)D=25.4mm (2)D=50.8mmrn 厚度: 1 mm,
    THz电光取样探测系统
    THz电光取样探测系统
    太赫兹光电探测器(electro-optic detector :EOD)被专门设计用来探测脉冲THz辐射。探测器内置一个锁相放大器,具有积分采集数据的能力。此探测器主要功能有:信号调节;自动微调光电探测器使其平衡;内部的机械延迟回路会将调节信号结果显示在电脑上,实时可见。
    离轴抛物面镜
    离轴抛物面镜
    离轴抛物面镜:TYDEX镜面的制造工艺和传统工艺是不同的,它致力于为航空/防卫应用提供大批量的更廉价的镜片。传统的OAPs制造工艺是通过挖切磨制, 即从大的轴对称抛物面(母镜)进行挖切一部分下来进行抛光。显然,这种整体加工、分体割切成型的面镜磨制方案耗时长,低产量是加工成本昂贵,同时在焦距和离轴距离的组合选择上有很多制约。另一项传统的方法是抛光盘技术,主要缺点是材料局限性、表面平整度和加工精度受很大限制。
    太赫兹棱镜
    太赫兹棱镜
    Tydex offers THz prisms of the following configurations:nTHz prisms - conventional (right angle) prisms. This type of prism is used in optical schemes.n- attenuated total reflectance (ATR) prisms. Such special prisms allow investigating materials which
    THz绝对功率计TK-100
    THz绝对功率计TK-100
    绝对功率/能量计n1、带宽:30GHz~3THzn2、灵敏度:5uW 以下n3、NEP: 5??/Hz??n4、NEJ:1??n5、窗口有效面积直径大于30mmn6、精度优于10%
    THz Gold Mirrors
    THz Gold Mirrors
    THz Mirrors:Typical reflection curve is shown below. Measurements were made up to 1000 ??. However operating wavelength range is much wider.
    THz光谱分光片
    THz光谱分光片
    THz光谱分光片 -工作方式:rn -NIR分光片,用于790-800nm钛宝石激光泵浦产生THz波方案,用于反射掉泵浦光,仅允许THz波rn 进入后续光路;rn -MIR分光片,用于10.6umCO2激光泵浦产生THz波方案,用于反射掉泵浦光,仅允许THz波进入rn 后续光路。rn-材料:高阻硅/THz级石英晶体rn-泵浦波长反射率:R>90%rn-尺寸:rn 截面:(1)D=25.4mm (2)D=50.8mmrn 厚度: 1 mm
