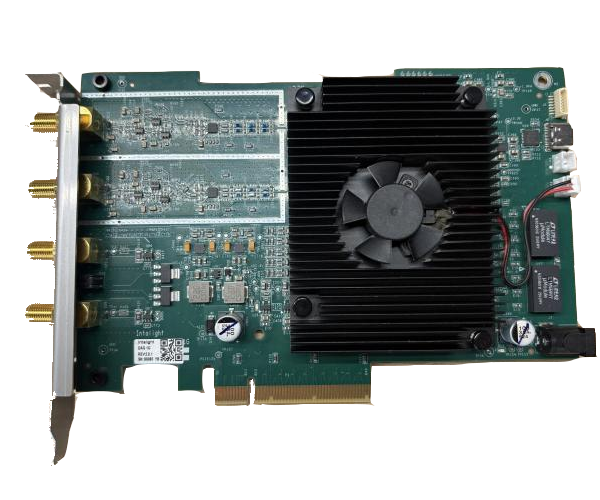

Adams-DAQ1G 双通道高速采集卡

Adams-DAQ1G 双通道高速采集卡

产品概述

Adams-DAQ1G是一款8bit双通道高速波形数字化仪卡，采用简化信号幅度控制与 Trigger 电路设计，实现高速、高保真、同步、低噪声性能，性能表现优于主流 1G 采集卡，完美适配 OCT、激光雷达、高频超声等对速度、精度、时序要求严苛的场景，支持 OEM 嵌入式集成。

Adams_DAQ1G 目前已经在Intalight 赛炜（全球高端光学眼科器械平台型企业）研发的光学相干断层扫描(OCT) Model:MT700NO:MC0023中采用。

优势特点

高采样率

1GS/s能接住高速光电探测器、高速超声、射频、激光雷达的输出，适配 OCT 这种超高速瞬态信号。

高性价比

8bit满足绝大多数高速应用需求,成本更低、数据量更小、传输压力小

强兼容性

Gen2是最成熟、最普及的版本，支持大多数机器，兼容性强，成本低，功耗低，适配采集率与采集精度。

无丢点采集

1G深度可完整支撑1秒1GS/s 无丢点采集，有效抵御系统与存储延迟，适配 OCT等长时程、高密度、大深度高速采集场景。

其他特点

▪数据吞吐率高

▪1ns高精度触发

▪宽输入量程

▪有效位数多

▪支持Windows

▪软件开发工具包支持C/C++、C#等

应用

▪光学相干层析（OCT）

▪超声与涡流无损检测/无损评估

▪激光雷达及雷达/射频信号记录

▪TB 级存储示波器

▪高分辨率示波器

▪多通道瞬态记录

技术参数

使用条件

要求	参数	描述
环境要求	工作温度	0-65℃
	存储温度	-20-75℃
	温湿度测试	在 60℃，93%湿度下存储 48 小时，湿热存储前后性能没有显著变化
硬件要求	供电电压	+12 DC
	主机接口	需配备 PCIe Gen2 x8 及以上规格 PCIe 插槽的台式机/工控机/服务器
	存储配置	建议配备高速固态硬盘(SSD)，满足≥2 GB/s 数据吞吐率的实时存储需求。
软件要求	操作系统	Windows 操作系统；针对二次开发需求，提供支持C/C++、C#等多语言的 SDK 开发工具包。

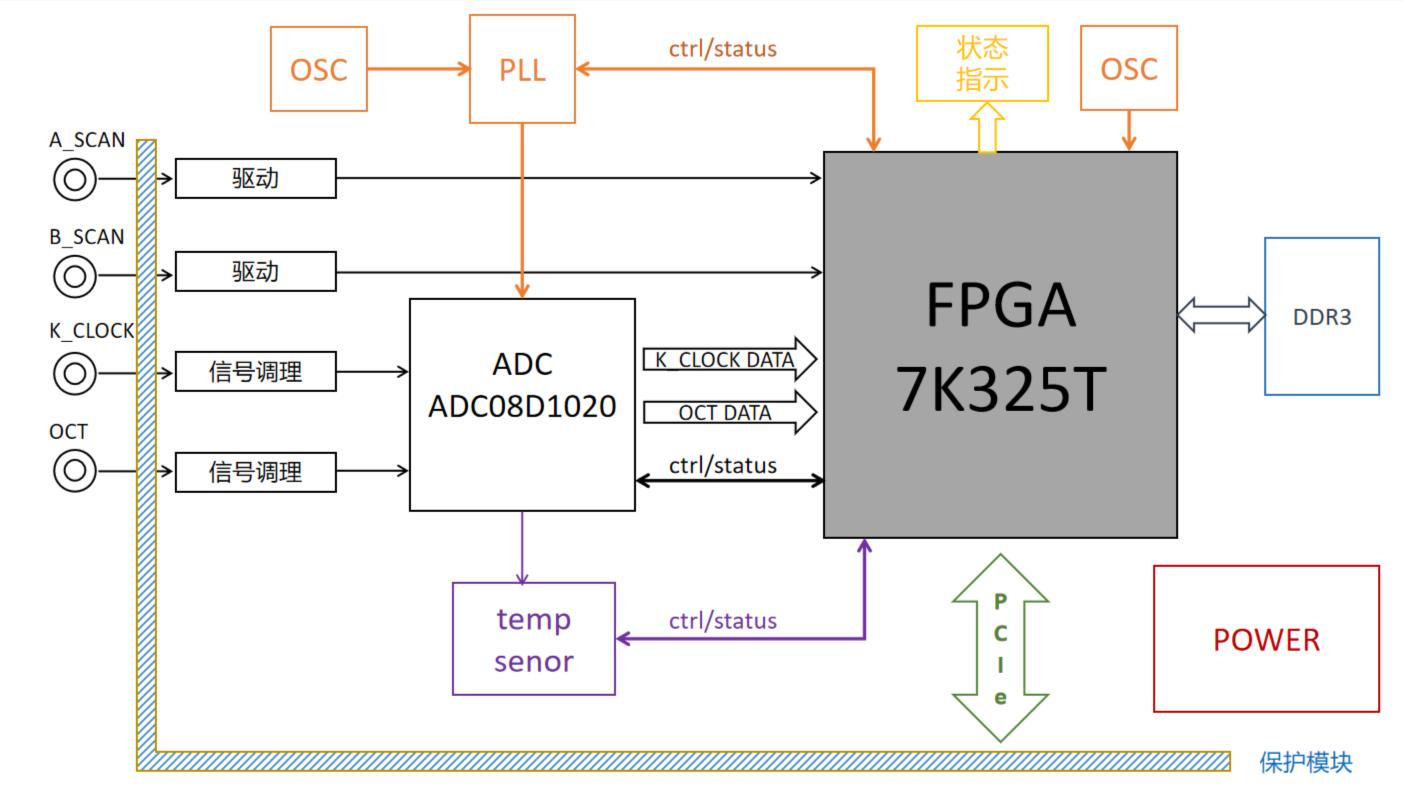

原理

性能

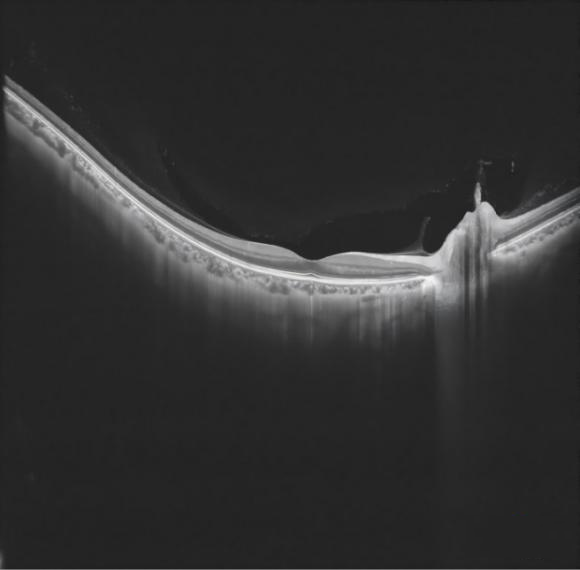

Adams-DAQ1G 采集卡在应用中图像质量展示
