笼式光路模块

上海瞬渺光电技术有限公司



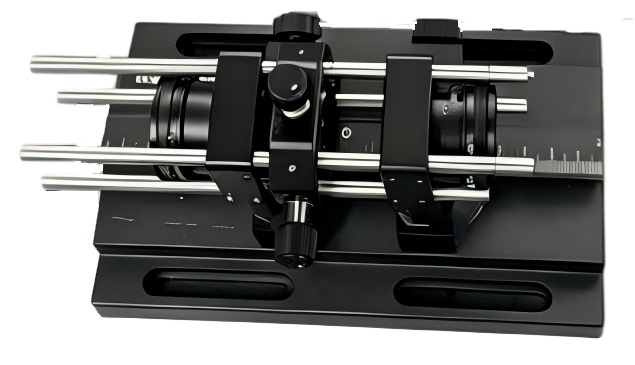

笼式光路模块

OE-OCS series

      OE-OCS series 笼式光路模块是一款集模块化设计、4f光学架构与精密光档技术于一体的高端光学系统集成解决方案。通过精准遮挡空间光调制器(SLM/DMD)的0级衍射光，系统有效消除像场中间暗外围亮的现象，大幅提升光强分布均匀性，实现高对比度干涉条纹与清晰成像。产品采用标准化组件与即插即用设计，支持多维扩展与快速光路搭建，广泛应用于为光场调控，全息成像、生物传感、激光加工等领域，为科研与工业应用提供稳定、高效的光学平台。



优势特点

精密光档        基于经典4f系统，通过傅里叶变换透镜组分离衍射光场，配合高精度光档精准遮挡0级光，消除杂散光干扰，使成像光强均匀性达±5%以内，干涉条纹对比度显著提升。

模块化设计        标准化组件库支持360°自由扩展，兼容16mm/30mm/60mm主流规格，快速搭建复杂光路，无需复杂调试。

高稳定性        四点锁紧结构+整体刚性框架，振动抑制能力<λ/10(@10Hz)，确保长期实验或工业环境下的光路稳定性。

兼容扩展        快拆机构+高兼容插件，秒级更换元件；预留多接口支持自定义模块集成，突破平面堆叠限制，实现立体多维扩展。兼容主流品牌元件转接件(Thorlabs、Newport等)。



其他特点 高对比度 即插即用 可视化调试 有效滤除0级衍射光 可根据需求定制

应用 激光加工 工业检测 光束净化 3D扫描 全息成像

技术参数

参数	描述
光源波长	630nm(红)、530nm(绿)、470nm(蓝)
光源功率	红/绿/蓝各100mw或客户定制光源
光栏规格	100μm/500μm
0级光消除率	>99%
光强均匀性	±5%以内(特定配置)
对准精度	微米级定位
间距规格	16mm/30mm/60mm
振动抑制能力	<λ/10(@10Hz)
工作温度范围	-10℃~50℃
材料	高强度铝合金框架(轻量化+稳定性)

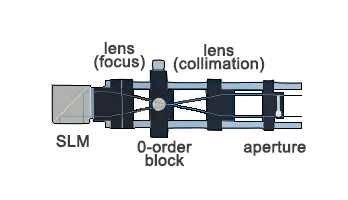

原理

其他规格

订购信息

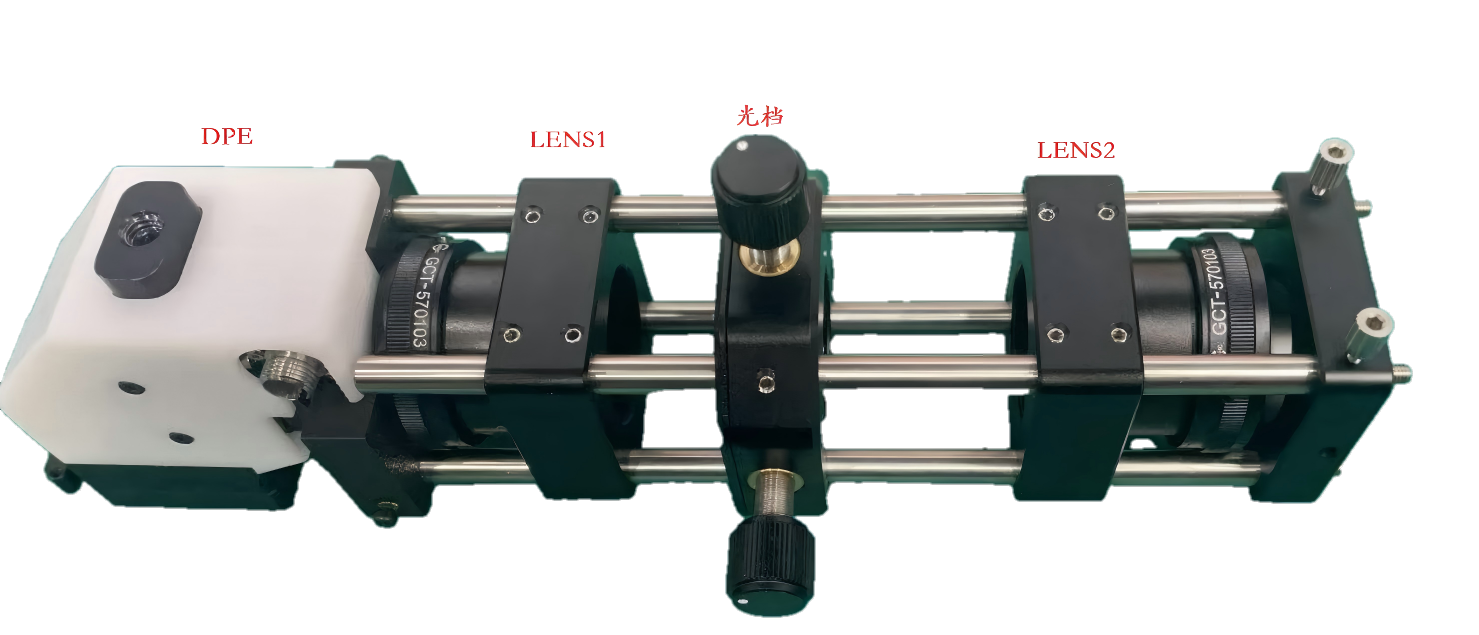

Optical Cage System—OE-OCS-XXX-YY-M

XXX：100，500对应100um和500um光档的规格，

YY：16，30，60对应笼式系统四个接杆之间的间距16mm/30mm/60mm规格，

M： D对应含DPE，L 对应不含DPE的L型光路结构

定制服务：根据实验需求提供光路设计、元件选型等解决方案
